    Accueil Actions collectives Plugin Autodesk Revit Catalogue Bois Construction
    #Bois

    Plugin Autodesk Revit Catalogue Bois Construction

    Créé le 31/01/2022

    Un plugin gratuit pour accéder directement aux solutions standards du Catalogue Bois Construction depuis REVIT

    Consulter au préalable l’article présentant le site catalogue-construction-bois.fr

    La section "BIM" du site web Catalogue Bois Construction s'enrichit d'un plugin Autodesk Revit dédié à la construction bois , à télécharger gratuitement.


    Présentation :

    Une fois installé, le plugin vous permet d’accéder directement aux solutions standards du Catalogue Bois Construction depuis l’interface de REVIT pour :

    • Les parois bois * :
      • Murs extérieurs (19959 solutions)
      • Murs porteurs intérieurs (90 solutions)
      • Planchers bas (75 solutions)
      • Planchers intermédiaires (220 solutions)
      • Toiture - Charpente industrielle - Charpente traditionnelle - Toitures terrasse (420 solutions)
    • Matériaux :
      • Bois de structure (550 solutions)
      • Panneaux (29 solutions)

    *Important : les parois bois peuvent être importées dans Revit en tant qu’élément BIM



    Utilisation du plugin :

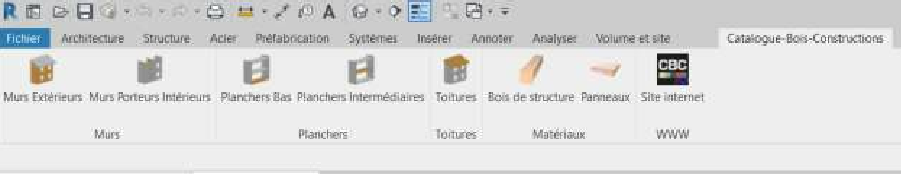

    • Cliquez sur un des boutons de l’onglet « Catalogue-Bois-Construction » (par exemple « Murs Extérieurs »)

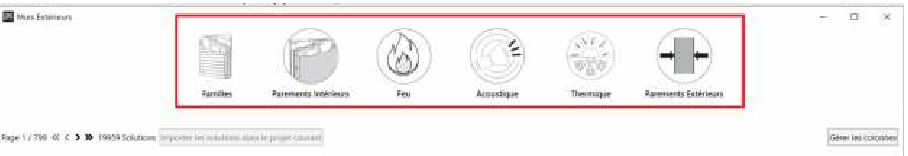

    • Dans l’entête de fenêtre qui apparaît vous bénéficiez de filtres dans différentes catégories :
      • Familles
      • Parements intérieurs
      • Feu
      • Acoustique
      • Thermique
      • Parements extérieurs

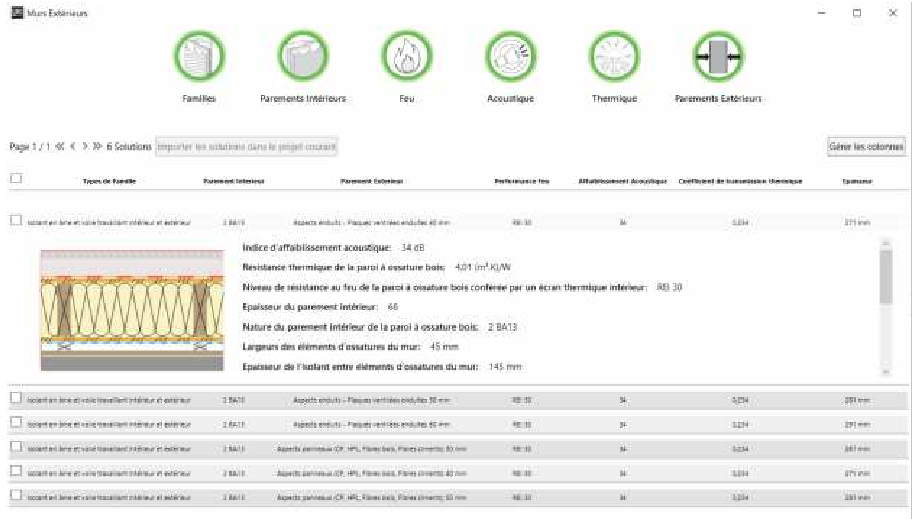

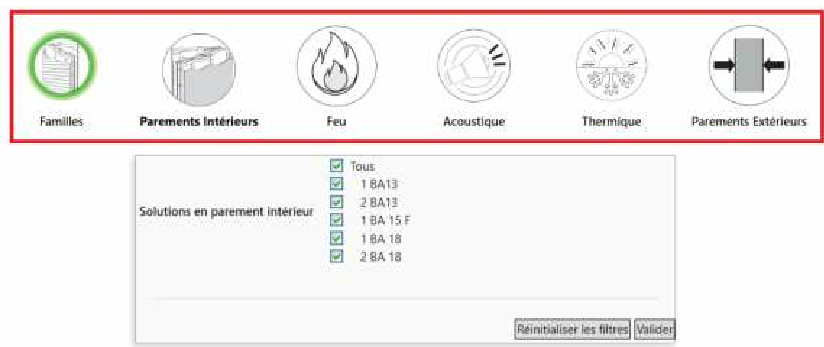

    • Explorez chaque filtre afin de définir vos critères

    Nota : une fois un filtre utilisé, il apparait en couleur verte

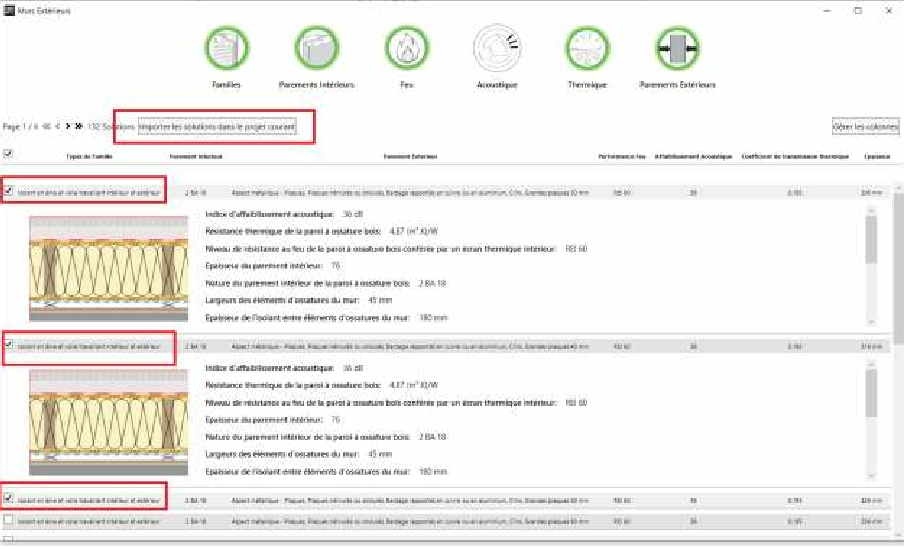

    • Parmi la liste des parois qui respectent vos critères, sélectionnez une ou plusieurs solutions et cliquez sur le bouton « Importer les solutions dans le projet courant »

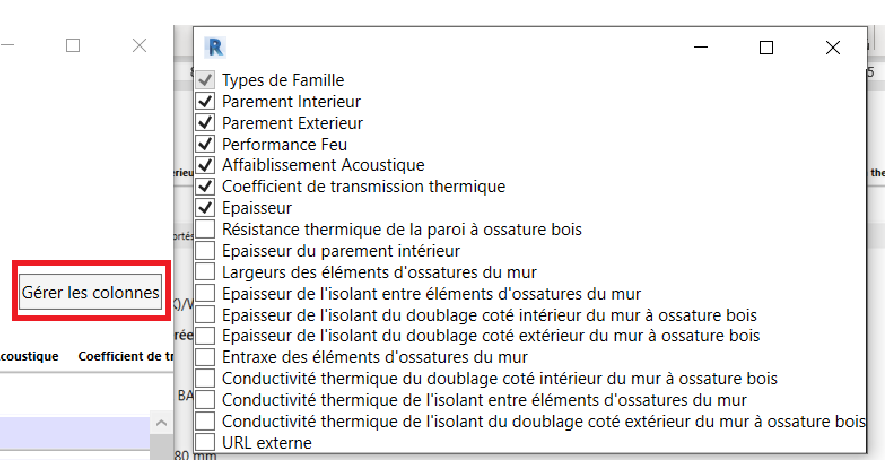

    Astuce : pour affiner votre choix, vous pouvez afficher (ou supprimer) des colonnes supplémentaires en cliquant sur le bouton « Gérer les colonnes ».

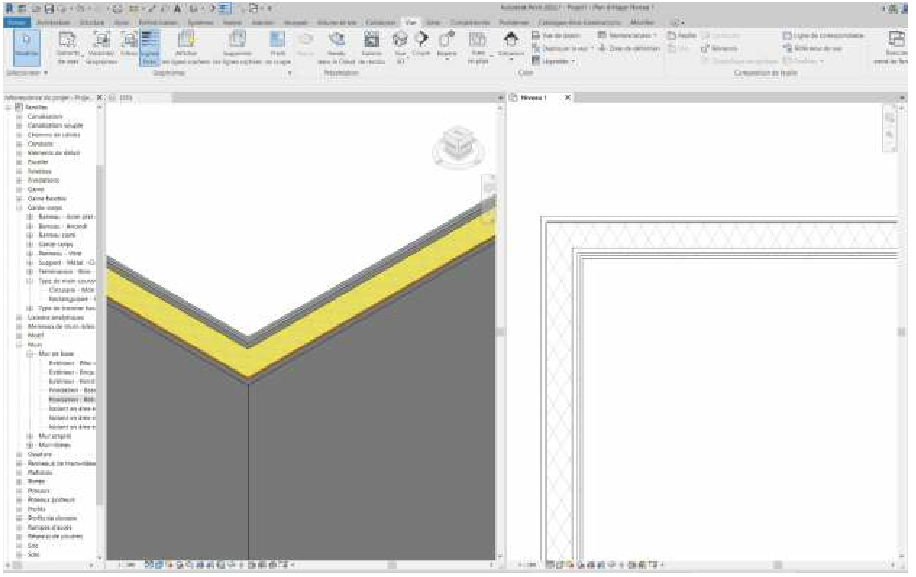

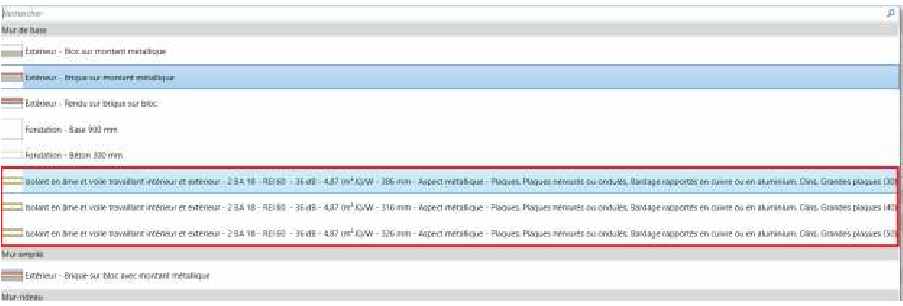

    Résultat des parois importées dans la bibliothèque Revit :


    Nota : il est possible de renommer les parois importées pour simplifier les affichages.



    Informations diverses :

    Ce plugin est totalement gratuit et est disponible pour les versions Autodesk Revit 2020, 2021 et 2022.
    Il bénéfice d’une mise à jour par an avec notamment pour ambition sur 2022 de développer des modules parquets et bardages.

    www.catalogue-bois-construction.fr
    Mots-clés : Formation & Compétences ; Process & fabrication ; Menuiseries extérieures ; Panneaux ; Revêtements intérieurs sols & murs ; Revêtements extérieurs sols & murs ; Structure & charpente ; Publications et guides
