    Accueil Actions collectives Guide sur les calfeutrements vitrage des menuiseries extérieures bois
    #Bois

    Guide sur les calfeutrements vitrage des menuiseries extérieures bois

    Créé le 09/02/2024 - Mise à jour le 10/04/2025

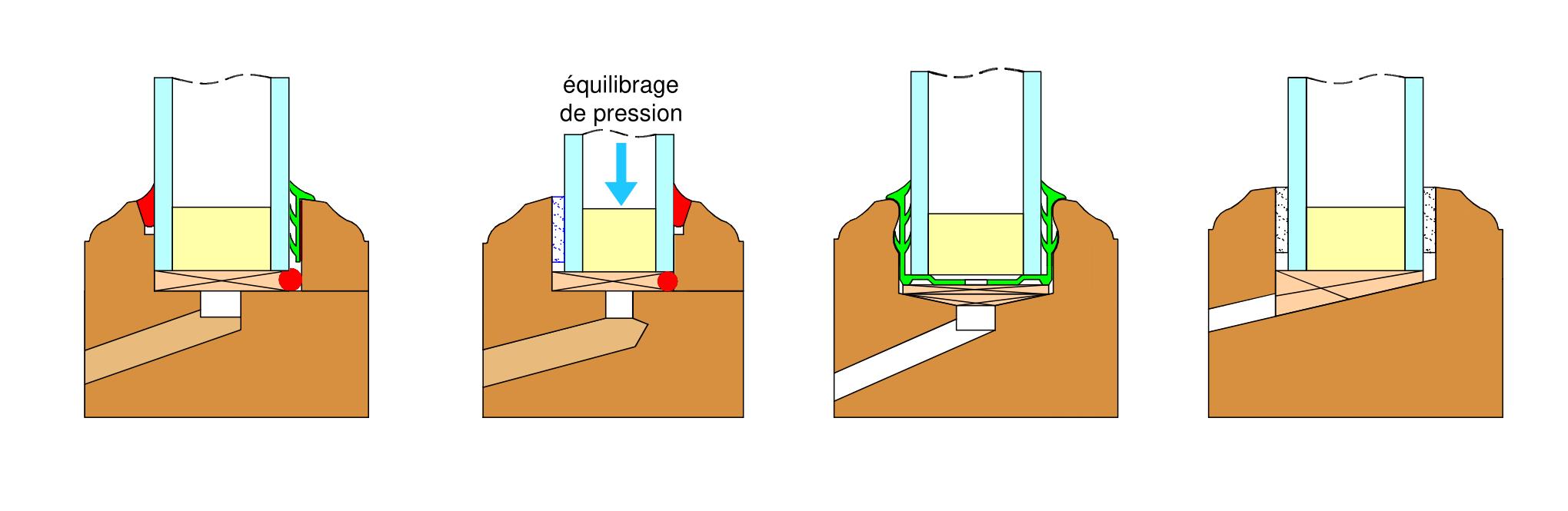

    Solutions de calfeutrements des vitrages et de drainage de la feuillure à verre. Ce guide, actualisé en mars 2025, est une mise à jour du guide technique publié en 2014 sous le titre « Etat des lieux sur les calfeutrements bois/vitrage pour les menuiseries extérieures bois ».

    FCBA CODIFAB

    Résumé

    Ce guide, actualisé en mars 2025, est une mise à jour du guide technique publié en 2014 sous le titre « Etat des lieux sur les calfeutrements bois/vitrage pour les menuiseries extérieures bois » rendu nécessaire par la révision des normes expérimentales sur la pose des vitrages en ateliers et leur publication avec le statut de norme française NF P20-650-1 pour la partie tous matériaux et NF P20-650-2, pour la partie spécifique aux menuiseries bois.

    Cette double révision s’appuie notamment sur l’étude CODIFAB « Conceptions drainantes des feuillures à verre pour fenêtres bois » publiée en 2020.

    L’objectif de cette mise à jour est de présenter les évolutions et les nouveautés introduites par ces 2 révisions et plus particulièrement :

    • la nécessité de mettre en place un calfeutrement complémentaire en pied des parcloses intérieures,
    • les compléments sur la mise en oeuvre des différentes solutions de calfeutrements bois/vitrage, en particulier dans le cas du calfeutrement par extrusion de mastic en réservation
    • les précisions sur les spécifications pour les produits de calfeutrement, - les nouvelles solutions de drainage de la feuillure à verre, avec le drainage « renforcé » et le drainage en cascade pour les traverses intermédiaires de soubassement,
    • les évolutions du drainage rapide de référence,
    • les solutions de drainages rapides équivalents sans validation expérimentales,
    • les différentes combinaisons de calfeutrements vitrages/type de drainage de la feuillure à verre compatibles.

    Le choix du calfeutrement de vitrage et du type de drainage de la feuillure à verre impacte directement l’étanchéité, l’esthétique et la durabilité d’une menuiserie et ce guide destiné principalement aux fabricants de menuiseries extérieures constitue un outil essentiel pour bien maîtriser cet impact en même temps que les critères de production, de coût et d’esthétique.


    Préambule

    Le développement de l’utilisation du bois pour les menuiseries sur mesure et/ou hors cote réalisées en petites séries, à conjuguer avec l’amélioration des performances (thermique, acoustique, mécaniques, étanchéité, durabilité, …) et de la productivité, passe par une caractérisation, fiabilisation et optimisation de la conception de ces menuiseries.

    Les types de calfeutrement assurant l’étanchéités bois/vitrage et leur influence sur les systèmes de ventilation et drainages (type « classique » ou « rapide ») font partie de la conception.

    La version de 2014 du guide ADANDRA « Etat des lieux sur les calfeutrements bois / vitrage pour les menuiseries extérieurs bois », présentant les différentes solutions de calfeutrements vitrage possibles ainsi que les différentes possibilités de drainages de la feuillure à verre qui leur sont associées, se basait principalement sur les normes expérimentales XP P20-650- 1 et XP P20-650-2 concernant la pose des vitrages en atelier pour les menuiseries (partie 1) et les spécificités liées aux menuiserie bois (partie 2).

    Ces normes expérimentales ont été révisées et sont publiées début 2024 avec le statut de norme française :

    • NF P20-650-1 : Fenêtres, portes-fenêtres, châssis fixes et ensembles menuisés — Pose de vitrage minéral en atelier — Partie 1 : Spécifications communes à tous les matériaux
    • NF P20-650-2 : Fenêtres, portes-fenêtres, châssis fixes et ensembles menuisés — Pose de vitrage minéral en atelier — Partie 2 : Exigences et méthodes d'essais spécifiques au bois.

    Cette double révision (en partie alimentée par l’étude CODIFAB « Conceptions drainantes des feuillures à verre pour fenêtres bois » publiée en 2020) intègre : - Des précisions sur la mise en oeuvre des calfeutrements, - De nouvelles règles descriptives pour les drainages de type « rapide » avec plus de solutions possibles et moins de contraintes, - Un nouveau type de drainage de la feuillure à verre, le drainage « renforcé ». D’autre part, la norme NF P20-650-2 révisée permet de simplifier la mise en oeuvre du drainage « rapide » et de rendre compatible avec le drainage « renforcé » certains calfeutrements vitrage actuellement limités au drainage « rapide ». Il paraissait donc nécessaire d’actualiser ce guide afin de présenter les nouvelles solutions possibles introduites par la révision de ces 2 textes.



    À consulter
    • Résumé_Guide Mise en Oeuvre VI dans menuiseries extérieures bois (FCBA, Déc. 2023) (pdf - 307.4kb)
    • Guide Mise en Oeuvre V2 dans menuiseries extérieures bois (FCBA, 74 pages, décembre 2025) (pdf - 4.5mb)
    Mots-clés : Actions techniques & recherche ; Durabilité ; Process & fabrication ; Thermique & hygroscopie ; Menuiseries extérieures ; Publications et guides
